Carcase pentru motor de ridicare

Puncte de ridicare integrate pentru manipulare, instalare și acces în siguranță la întreținere

Jiangsu Yufeng Electric Co., Ltd. produce carcase de motor cu urechi de ridicare formați integral sau sudate, concepute pentru a facilita montarea în siguranță în timpul asamblarii, transportului și instalării la fața locului. Aceste carcase combină integritatea structurală cu atașamentele de ridicare la sarcină care respectă standardele recunoscute de montaj. Procesul de fabricație include ștanțarea de precizie, sudarea robotizată a armăturilor cu urechi, tratamentul termic de reducere a tensiunilor și prelucrarea CNC a interfețelor de montare critice. Cu 40 de ani de producție de carcase pentru motor și o capacitate care depășește 5 milioane de unități pe an, Yufeng furnizează carcase de ridicare cu dimensiuni de cadru IEC și NEMA, cu configurații personalizate de urechi disponibile pentru cerințe specifice de sarcină și geometrii de montaj.

5M Productie anuala

40 Ani de experiență

50 Clienți globali

Urechi de ridicare cu sarcină nominală

Urechile sunt proiectate cu factori de siguranță de 4:1 sau 5:1 în funcție de greutatea motorului. Nivelurile de sarcină sunt verificate prin analiză cu elemente finite și teste fizice de încărcare, conform cerințelor clientului.

Integrare structurală

Urechile sunt fie ștanțate integral cu carcasa carcasei, fie sudate cu îmbinări cu penetrare completă. Se adaugă garnituri de întărire pentru sarcini de mare capacitate pentru a distribui stresul pe carcasă.

Compatibilitate cu procese

Caracteristicile urechilor sunt încorporate în secvența de fabricație fără a perturba acuratețea dimensională. Reducerea tensiunilor după sudare asigură stabilitatea alezajului critic și a suprafețelor de montare.

Specificatiile produsului

Gama de dimensiuni ale cadrului	IEC 56 – 160 (NEMA 42–210 cu configurații de adaptoare disponibile)
Configurația urechilor	Aranjamente de ridicare într-un singur punct, în două puncte sau în patru puncte
Material pentru urechi	La fel ca și carcasa (DC01, SPCC, S235JR) sau oțel structural de calitate superioară
Sarcina de lucru sigură (SWL)	100 kg – 800 kg per ureche (evaluări personalizate disponibile)
Factorul de siguranță	4:1 (standard) sau 5:1 (la cerere)
Diametrul gaurii (ridicare)	20 mm – 50 mm sau modele cu fante pentru compatibilitate cu cătușele
Acoperire de suprafață	E-coat de fosfat de zinc (standard); acoperire cu pulbere sau grund bogat în zinc opțional
Planeitatea flanșei	≤ 0,06 mm la 100 mm (post-prelucrare și reducerea tensiunilor)
Concentricitate (pilot la găurile de montare)	≤ 0,12 mm

Material DC01 / SPCC / S235JR Tip de ureche Integral / sudat / cu șuruburi Acoperire E-coat (20-30 μm) / pulbere (60-80 μm) Gama SWL 100 – 800 kg Factorul de siguranță 4:1 / 5:1

Considerații de inginerie și proiectare

Amplasarea urechilor: Poziționat pentru a se alinia cu centrul de greutate al carcasei, minimizând înclinarea în timpul ridicării. Oreșele decalate disponibile pentru motoarele cu sarcini dezechilibrate.
Testare de încărcare: Testarea la sarcină de probă poate fi efectuată pe fiecare ureche la 125 % din SWL. Certificatele de testare se eliberează la cerere.
Calitatea sudurii: Suduri cu penetrare totală cu inspecție magnetică a particulelor (MPI) disponibile pentru aplicații critice.
Compatibilitate: Diametrele orificiilor pentru urechi și lățimile fantelor sunt proiectate pentru a se adapta cătușe standard, cârlige și șuruburi cu ochi.

Asigurarea calității și lanțul de aprovizionare

Randament la prima trecere > 98 % pe poziția urechilor și dimensiunile găurilor (Cpk ≥ 1,67).
Certificate de material EN 10204 3.1 și raport de control dimensional per lot.
Ambalare: tavi ondulate cu folie antirugina VCI; export lazi din lemn cu certificare ISPM 15.
Timp de livrare: 15–20 de zile lucrătoare pentru configurațiile standard de ureche; 25–30 de zile pentru modele de urechi personalizate sau pentru sarcini speciale.
PPAP nivelul 3 disponibil pentru aplicații auto și de înaltă fiabilitate.

Câmpuri de aplicare

Motoare industriale: Pompe, compresoare, ventilatoare și transportoare - acolo unde este necesară ridicarea deasupra capului pentru instalare și întreținere în mediile instalațiilor.
Echipament greu: Mașini pentru minerit, construcții și agricultură — unde înlocuirea motoarelor trebuie efectuată pe teren cu macarale mobile.
Marină și offshore: Motoare instalate în sălile mașinilor sau pe punte, unde punctele de ridicare sunt esențiale pentru montarea în siguranță.
Generare de energie: Grupuri electrogene și motoare auxiliare pentru turbine care necesită ridicare pentru inspecție și revizie periodică.

Pentru configurațiile personalizate de urechi, Yufeng oferă FEA structural și analiză de ridicare pentru a verifica distribuția sarcinii și siguranța montajului. Testarea și certificarea cu sarcină de probă sunt disponibile pentru fiecare proiect de ureche.

Suport de inginerie

Întrebări frecvente

Cum sunt evaluate și testate urechile de ridicare?

Fiecare proiect de ureche este analizat folosind FEA pentru a determina distribuția tensiunii și deformarea sub sarcină. Efectuăm testarea la sarcină la 125 % din sarcina de lucru sigură (SWL) la cerere, cu certificate de testare eliberate pentru fiecare unitate sau lot.

Poziția urechilor poate fi personalizată pentru o anumită configurație a motorului?

Da. Oferim plasare personalizată a urechilor pentru a se potrivi cu centrul de greutate al ansamblului motorului dumneavoastră. De asemenea, putem oferi mai multe puncte de ridicare pentru motoare mari sau grele pentru a asigura o montare stabilă în timpul manipulării.

Care este diferența dintre urechile integrale și cele sudate?

Urechile integrale sunt ștanțate ca parte a carcasei carcasei, oferind un aspect mai curat și eliminând cusăturile de sudură. Urechile sudate permit capacități de încărcare mai mari și pot fi fabricate din material mai gros. Ambele opțiuni sunt disponibile cu inspecție completă.

Oferiți acoperire pentru protecție împotriva coroziunii pe urechi?

Toate urechile primesc același tratament de suprafață ca și carcasă - fosfat de zinc plus e-coat ca standard. Pentru medii dure, oferim vopsea pulbere sau grunduri epoxidice bogate în zinc cu straturi de finisare din poliuretan.

Ce documentație este furnizată pentru certificările de ridicare?

Oferim certificate de materiale (EN 10204 3.1), rapoarte de inspecție dimensională și certificate de testare a încărcăturii la cerere. Pentru aplicații speciale, putem furniza specificații ale procedurii de sudare (WPS) și înregistrări de calificare a sudorului.

Pentru desene tehnice, rapoarte FEA și comenzi de mostre, contactați echipa de ingineri Yufeng. Feedback-ul DFM este furnizat în termen de 48 de ore pentru noile modele de carcasă cu urechi de ridicare.

Carcasă motor profesională
Soluții de producție

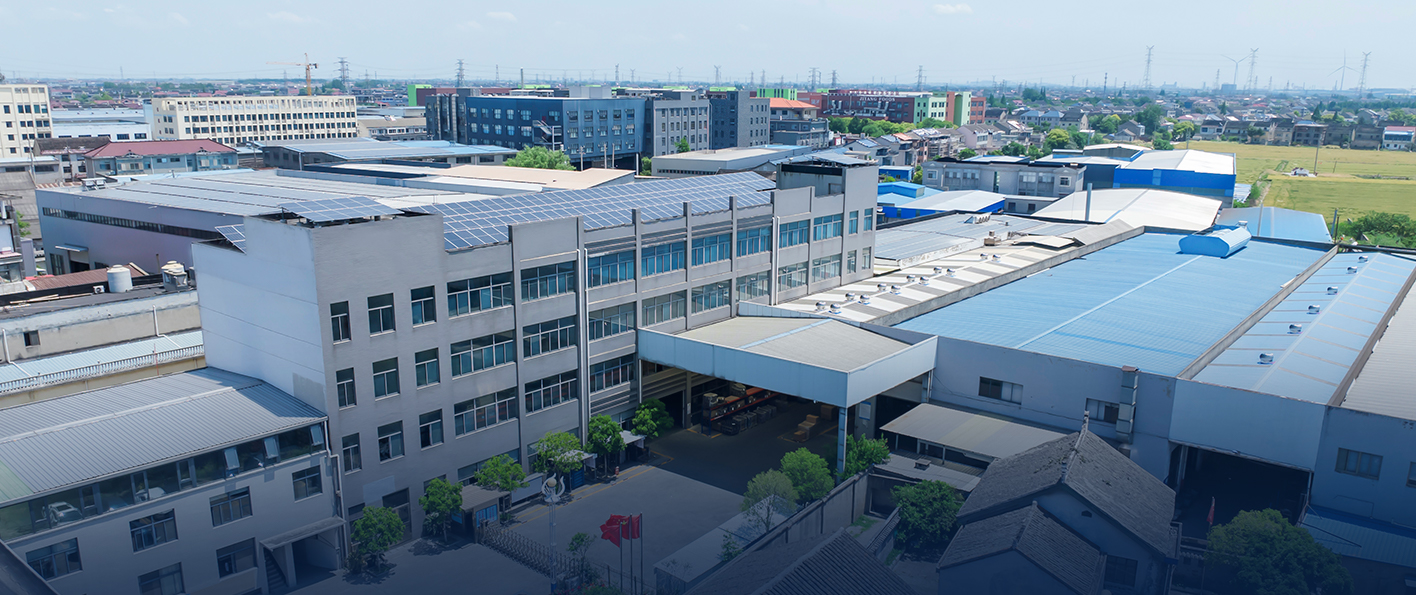

Profilul companiei

Jiangsu Yufeng Electric Co., Ltd. is a China Carcase pentru motor de ridicare Manufacturers and Custom Carcase pentru motor de ridicare Suppliers. Our products are widely used in household appliances, industrial drives, new energy vehicles, and special equipment.

Oferim capacități de producție completă, de la prelucrarea oțelului până la livrarea produsului finit, susținute de linii de ștanțare, echipamente de sudare automată, facilități de prelucrare și instrumente de inspecție. Susținuți de o echipă de ingineri cu o medie de peste 20 de ani de experiență, oferim suport tehnic de la dezvoltare până la producția de masă.

Cu 40 de ani de concentrare pe producția de carcase pentru motoare, am deservit mai mult de 50 de clienți și am atins o capacitate de producție anuală de peste 5 milioane de unități. Ghidați de calitate, eficiență și răspuns rapid, ne angajăm să oferim soluții de înaltă precizie și de înaltă fiabilitate pentru carcasa motorului.
